4C : Cold Crucible Continuous Casting

Fonction

La coulée 4C permet l'élaboration de matériaux métalliques ou semi-conducteurs sous forme de lingots de différentes sections (rond, carré, rectangle ...) à partir de poudres, de copeaux, de morceaux. Pour cela, on utilise le creuset froid qui est réalisé suivant la demande souhaitée : forme et dimension. Les enjeux visés sont :
  • L'élaboration de matériaux de hautes puretés avec une productivité accrue
  • Le contrôle de la structure métallurgique : solidification dirigée
  • Le recyclage de déchets métalliques ou semi-conducteurs à fortes valeurs ajoutées

Performance/Capacité

L'installation de coulée 4C du laboratoire SIMAP comprend :
  • Une enceinte à atmosphère contrôlée pouvant être équipée de différents creusets froids permettant la fusion du matériau à traiter
  • Deux trémies d'alimentation à vis sans fin d'un capacité d'environ 50 litres chacune
  • Un système de tirage (vitesse de 2 et 50mm/mn) d'une longueur d'environ 1,5m

Description technique

Coffret prises tri + mono               Générateur EFD CAMI 200kW
Pompe à vide primaire                  Volume de la chambre : 2m3

Creuset froid

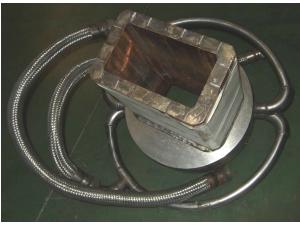

Creuset froid de section rectangulaire
schema creuset
Schéma de principe d'un creuset de tirage en continu
lingot
   Lingot            Coupe
Lingot de Si élaboré dans la coulée 4C

mise à jour le 27 novembre 2019

Informations fiche

Date d'actualisation : Novembre 2019
Localisation et contact : SIMAP/EPM, Grenoble
Responsable scientifique : Christian Garnier
christian.garnier@simap.grenoble-inp.fr
tél : 04.76.82.52.18
Mobilité : non
